Sistema Movil Urbano.

Empezamos un nuevo proyectoen en grupo, en este diseñaremos un sistema movil.

Entre las caracteristicas que debe cumplir estan:

1.- Que se trate de un sistema para un entorno urbano Móvil urbano.

2.- Este sistema Móvil tiene que resultar "útil" y en la medida de lo posible "divertido".

3.- Tenemos que tener en cuenta que pretendemos a la vez realizar algún tipo de actividad física.

4.- Debe tener algun elemento mecanico mecánico.

5.- Podra estar orientado a uno o varios usuarios.

6.- No sabemos aun a que sector esta dirigido.

Primeros bocetos.

Para esta fase del proyecto estaremos implicados todos los miembros del grupo.

De ésta forma todos pueden participar en la definición del sistema móvil.

Todavía no sabemos qué tipo de sistema móvil queremos realizar a sí que surgen propuestas muy dispares, enter las cuales se encuentran las siguientes.

Bocetos.



Vehículo propulsado por aire.



Patineta plegable.

Patineta de tres ruedas.

Mono ciclo para dos personas.

Patineta propulsada por pedales.

Bicicleta dirigida por timón.

Artefacto propulsado con pedales para dos personas.



Bocetos de patineta.

Tras esta primera fase de bocetaje, concluimos en que el sistema móvil que queremos realizar es una patineta.

Aún no esta definido el producto con lo cual pasamos a una segunda fase de bocetaje.

Patineta con manillar extraible.

Patín plegable.

Patineta con manillar que se integra en la estructura.

Patineta plegable con sistema telescópico.

Patineta con giro en la base del manillar.

Patin con sistema modular.

Definiendo el producto.

Llega un momento en el que la idea y lo que queremos conseguir está completamente decidido, faltando solo decidir que estética queremos para el producto.

Como elementos finales a añadir tenemos:

-Rueda oval.

-Manillar extraíble.

-Sistema modular.

-Mínimo número de piezas posibles.

-Estética urbana.

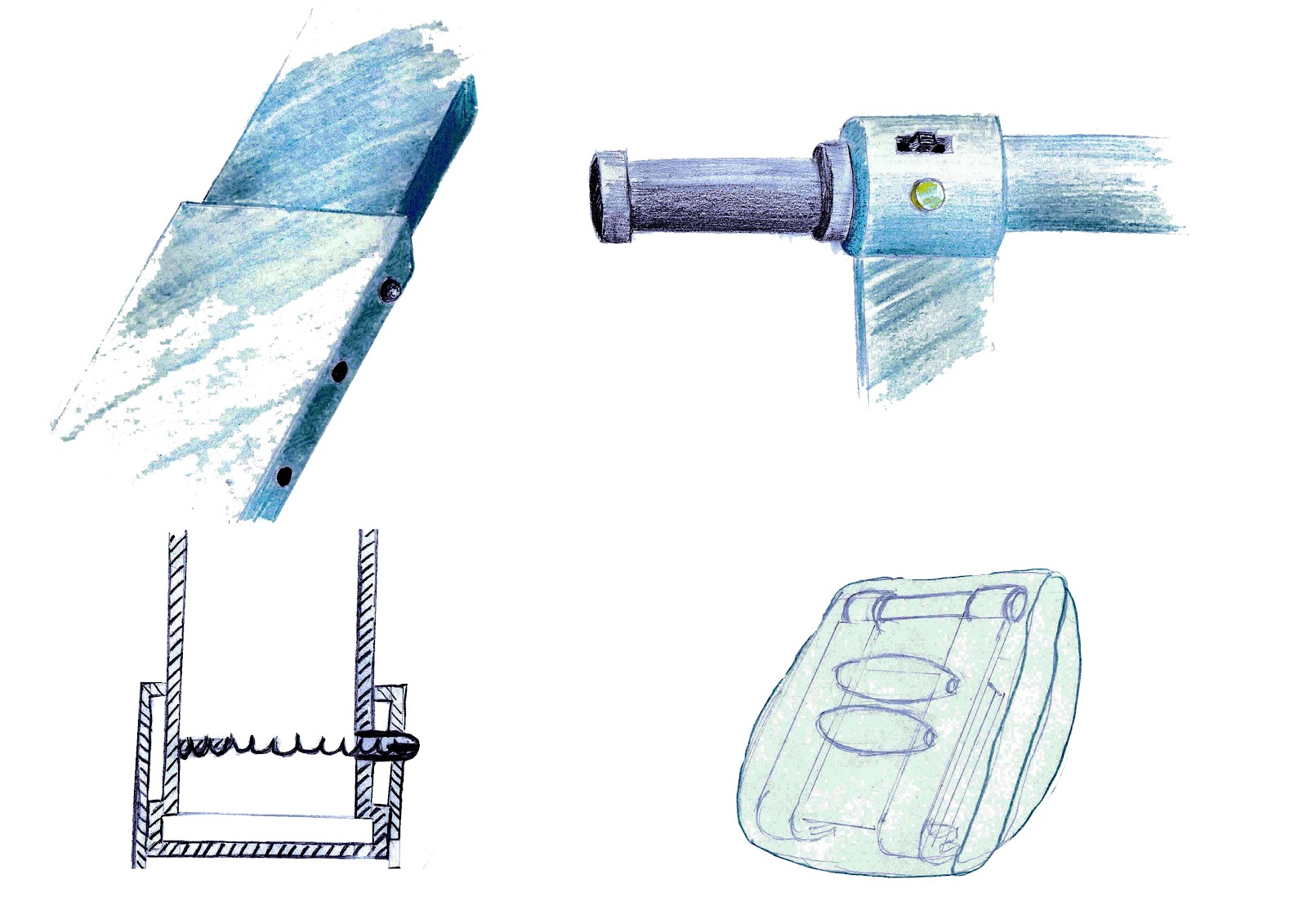

Bocetos para manillar.

Diferentes propuestas para el manillar.

Estudio de la rueda y el eje.

Para entender bien cómo funciona el eje de un monopatín y poder definir mejor nuestra rueda con forma oval hacemos un estudio de estos elementos.

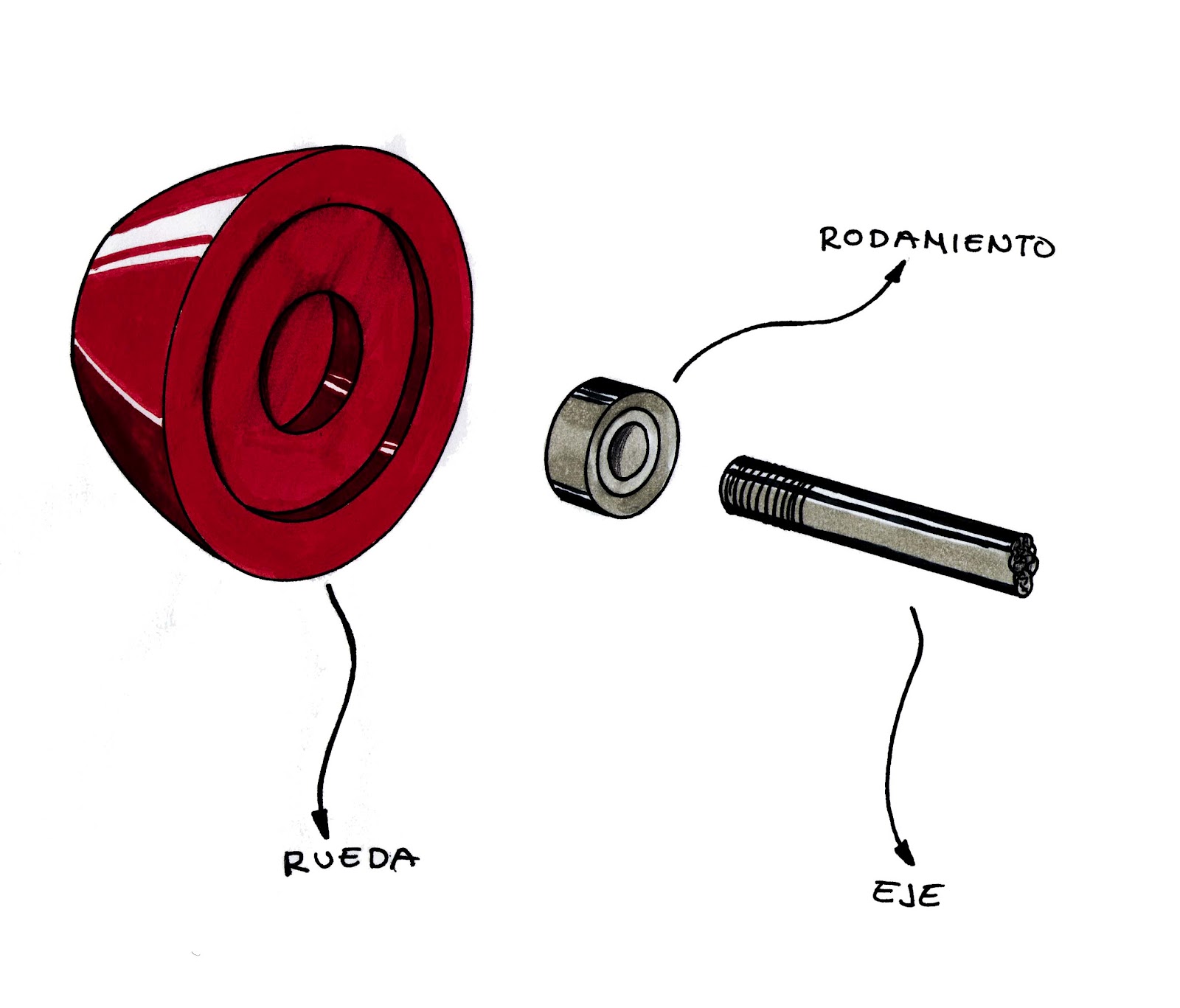

Vista explosionada.

Vista explosionada.

Vista explosionada.

Corte de la vista explosionada.







Estudio estético para la tabla.

Acabado con tacos de goma.

Acabado con superficie abrasiva.

Estudio final de las formas.

Estudio final de las formas.

Boceto final.

Tras todo este estudio de formas y acabado, el resultado final es un manillar estilizado, el cual se puede poner o quitar a placer.

En cuanto a la tabla esta es modular, y se puede extender o hacer más pequeña gracias a un sistema de railes que incorpora cada módulo.

Para las ruedas mantenemos la forma oval, aunque se estilizan un poco más.

Solucion final.

Vista de conjunto.

Detalle del manillar.

Detalle de las ruedas.

Fase técnica.

Ya sabemos cómo queremos que sea nuestro sistema móvil, el siguiente paso es hacer planos técnicos y un modelado 3D.

Planos técnicos.



Dibujo de conjunto.

Despiece del manillar.

Despiece del módulo.

Despiece del eje.

Despiece de la rueda.





Renderizados.



Rueda y eje.

Eje y ruedas.

Eje.

Despiece de la rueda

Manillar.

Detalle del manillar.

Plegado del manillar.

Módulo.

Módulo.

Montaje de un módulo.

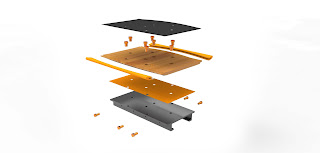

Despiece del módulo.

Renders de conjunto.

Patin con manillar.

Patin sin manillar.

Despiece de conjunto en plano.

Despiece de conjunto explosionado.

Panel de presentación.

Para presentar el proyecto se elaboró un panel de presentación:

Panel explicativo.

Video de presentacion.

Con la misma intención que el panel se realizo un video promocional.

Enlace a Youtube:

Video de presentacion Urban Cruiser
